Pompes de dosage à membrane

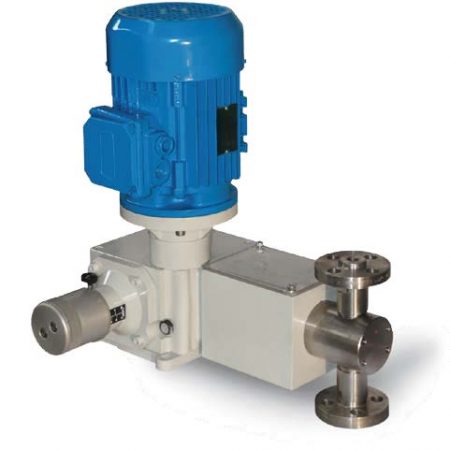

API 675 – Type MET 1
La pompe de dosage MET 1 couvre la gamme de capacités moyennes dans les applications de dosage et d’injection. La pompe est de type retour positif et est conçue pour un service continu. Sa conception permet l’installation d’un dispositif à double effet pour obtenir de très grandes capacités. Lors du fonctionnement ou de l’arrêt de la pompe, la course est réglable en continu au moyen d’un bouton manuel ou d’un système de commande automatique, à commande pneumatique ou électronique. La variation de course est proportionnelle dans toute la plage de réglage de 0 à 100 % et garantit la linéarité et la répétabilité du débit conformément aux exigences de l’API 675. Pour l’extrémité hydraulique, il y a deux versions disponibles : piston et membrane. La tête du piston est hydraulique et la membrane est double avec un système de surveillance qui permet de détecter les défaillances.
| PLUNGER PUMPS HYDRAULIC END TYPE HP (HIGH PRESSURE) | A 330 |
B 450 |
C 233 |
D 85 |
E 160 |
F 75 |
G 62 |
H 70 |
I 60 |
L 260 |
M 160 |
N 144 |
O 120 |
P 60 |
R 66 |
S 96 |
S1 / |
| LP (LOW PRESSURE) | 330 | 550 | 371 | 85 | 160 | 75 | 62 | 70 | 60 | 260 | 160 | 144 | 120 | 60 | 73 | 56 | 118 |
| DIAPHRAGM PUMPS HYDRAULIC END TYPE |
A | B | C | D | E | F | G | H | I | L | M | N | O | P | R | S | |
| HP (HIGH PRESSURE) | 330 | 450 | 233 | 85 | 160 | 75 | 52 | 70 | 60 | 260 | 160 | 144 | 120 | 60 | 86 | 86 | |
| LP (LOW PRESSURE) | 330 | 550 | 371 | 85 | 160 | 75 | 52 | 70 | 60 | 260 | 160 | 144 | 120 | 60 | 73 | 56 |
Têtes de pompage
Pompe à piston à haute pression typique avec doubles clapets à bille
Pompe à membrane typique avec doubles clapets à bille
Poussée de la tige : 500 kg
Longueur de la course : 25 mm
TR/M max : 290

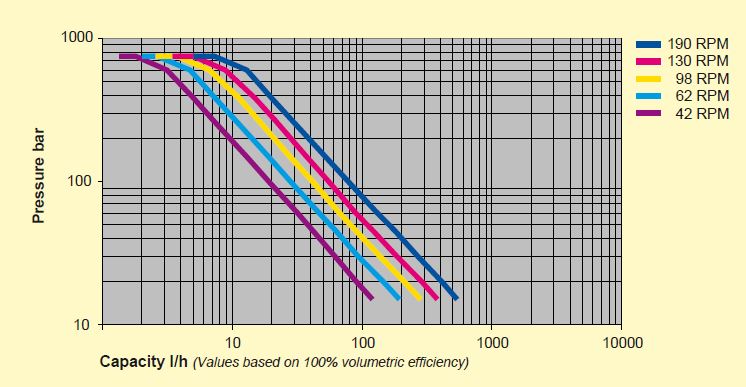

MET1 Performances
